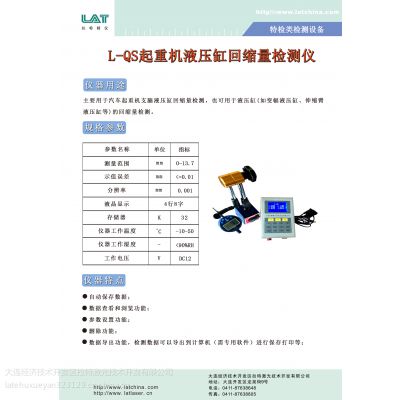

LL-QS起重机液压回缩量测试仪：
主要用于汽车起重机支腿液压缸回缩量检测，也可用于液压缸(如变幅液压缸、伸缩臂液压缸等)的回缩量检测。
该仪器由数据采集器、手持控制盒、数据导出线等部分组成。整个系统采用锂电池供电。
数据采集器主要数显千分表、数据传输线和磁力表座等组成。使用的时候将数显千分表安装到磁力表座上，将磁力表座固定到起重器机的液压杆上。用数据传输线连接数显千分表和手持控制盒。
手持控制盒由液晶显示、操作键盘、通讯接口等组成。控制盒通过数据传输线控制数据采集器的测量数据；采用铁电存储器，使用寿命长，数据可长期保存（在断电情况下可保存10年）；计算机接口用于将测量数据导出到计算机，以方便检测数据的计算机分析和统一管理。
4.主要功能
自动保存数据；
数据查看和浏览功能；
参数设置功能；
删除功能；
数据导出功能，检测数据可以导出到计算机（需专用软件）进行保存打印等；
5.1.1主界面显示
5.1.2参数设置界面
在主界面时按下数字键“2”进入延时时间设置界面（见图5.1.2）进行延时时间设置。
按“←”或“→”键更改延时时间，时间单位为分钟，设置范围为1-30分钟。
5.1.3测量界面
在主界面时按下数字键“1”进入清零界面（图5.1.3 a）。在清零界面中按“清零”键，界面进入测量过程界面(图5.1.3 b)，其中“NO”代表测量顺序号，由软件自动生成。“DH”代表数显表读值，单位为mm。“倒计时”显示的是倒计时时间。当倒计时时间到后，界面显示测量完成界面（图5.1.3 c），“DH”后显示的数据为起重机液压回弹量的测量值。
5.1.5清空操作
在主界面时按数字键“4”进入删除界面，在删除界面按“确定”键，清空全部数据自动返回开机主界面，按“退出”键不删除直接返回开机主界面。
选择坚实平整的场地，垫好支腿垫板，将汽车起重机支腿完全支起，将吊臂旋转至汽车起重机的正后方，起吊额定载荷的重量，将磁力表座放在欲测量回缩量的液压缸杆上；将千分尺按图所示吸牢在磁力表座上，并使其***顶紧液压缸缸筒。
5.2.2参数设置及联机
打开手持盒的电源开关，按5.1.2的方法进行参数设置，设置完成后返回主界面。在主界面按数字键“1”自动联机测量。
5.2.3测量
联机成功后按“F1”测量。在手持盒测量“清零”过程中同时进行清零千分表。此时手持盒显示当前的测量数值和千分表的显示数值相同，都是液压支腿当前的回缩量。
等待，直到设定时间到，测量完成，自动给出被测起重机的液压回缩量。
也可以随时按“停止”键停止测量，自动给出当前时间的回缩量作为被测起重机的液压回缩量。
注：千分表的清零方法
“数据导入软件”是一款辅助型软件。主要功能包括：将硬件设备中的数据导入计算机中并将数据显示在软件界面上；将数据保存到计算机的数据文件中；从计算机的数据文件中加载数据并显示到软件界面上；将数据导入到EXCEL文件中，可使用“Office Excel”打开该文件等等。
1、将光盘中“数据导入软件”文件夹拷到计算机中。
2、直接运行“lqs.exe”即可。
3、“file”文件夹下的文件为软件使用的系统文件，不能任意修改或删除。以免影响软件的正常运行。
6.2.1软件界面
软件界面主要包括三个部分：1、菜单区。2、信息区。3、数据区。
6.2.2 功能介绍
“菜单区”提供了软件所有功能的功能按钮,用户可通过点击这些功能按钮来运行对应的功能。这些按钮的功能分别为：
1、“导入数据”。负责接收设备导入进来的数据，同时将数据显示到“数据区”中的表格中。
2、“导出文件”。该功能生成一个EXCEL文件，并将仪器导出的数据填写到该文件中对应的表项中。用户可使用生成的EXCEL文件浏览或打印相关信息。
3、“串口设置”。用来设置硬件设备与计算机连接的串口编号。只有设置正确的串口编号，硬件设备才能与计算机正确通讯。
4、“退出”。退出软件。
本说明可使动刚性检测仪的负责人和使用人员正确了解其使用方法，应确保所有使用人员阅读并遵循此手册。
1、在未阅读本说明书的情况下启动本仪器
2、在仪器***的使用范围之外使用
3、用工具（如螺丝刀）打开本仪器
4、改造本仪器
5、露天降雨测量环境下
1、仪器应置于通风干燥处，注意防潮。仪器若长期不用（一个月以上），每月至少应通风一次。
2、贮存的环境应避免有腐蚀性的介质。冬天从室外取入室内时，应放置一段时间再开箱，以免机内结露，造成电器线路短路和影响仪器寿命。
3、注意防水。禁止在露天降水天气下使用。
4、适合人类生存的环境，不可在易燃易爆的环境下使用。
仪器负责人及使用人员必须***按照说明书来操作仪器。仪器负责人有以下的责任：
1、必须懂得产品的安全须知和使用手册的说明
2、必须熟悉企业的工作安全作业规范
3、一旦仪器出现不常见故障，请立即与制造商联系
