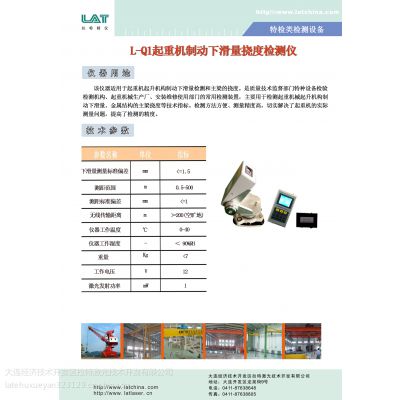

L-Q1起重机制动下滑量检测仪:
该仪器适用于起重机制动下滑量检测。是质量技术监督部门特种设备检验检测机构、起重机械生产厂、安装维修使用部门的常用检测装置，主要用于检测起重机升降机构制动下滑量。检测方法方便、测量精度高，切实解决了起重机的实际测量问题，提高了检测的精度。
L-Q1主要由主机、手持控制盒（简称控制盒）、无线控制盒、触发器和测距目标靶等部分组成。
主要用于检测升降机构的运行距离。由测距传感器、垂直旋转部分、水平旋转部分、三角底座等组成,见图3.1。
测距传感器为高精度、高频率激光测距传感器，用于测量目标的距离。上面有数据接口用于和手持控制盒连接。
手持控制盒主要用于接收主机的距离数据和无线控制盒的制停信号，并根据相应的数据计算制动下滑量。
手持控制盒由液晶、键盘、通信及充电接口和天线等组成。其中通信接口是和主机的数据接口相连的，需使用数据连线连接。见图3.2。
无线控制盒主要用于将触发器的触发信号通过无线方式发送给手持盒。
无线控制盒由天线、触发器接口、充电接口、电源开关以及盒内部控制板和充电电池等组成。
触发器主要用于控制起重机升降机构的运行和制停。主要由开关、把手和引线组成。见图3.4。使用的时候，用手握住把手，让把手***的开关去触发升降机构的控制按键
4.测量原理
下滑量测量用于检测起重机升降机构（以下简称升降机构）在匀速起升或下降过程中，突然制
动时的下滑量。测量原理如图4.1所示。
将主机安装在被测升降机构的下方，将测距目标靶安装在载荷上（若载荷的几何尺寸很规则，可以不用测距目标靶），用触发器触发起升升降机构的控制按键，使得升降机构匀速下行，然后松开触发器（使得触发器开关离开升降机构的控制按键，升降机构将制停），在松开触发的同时，无线控制盒就将制停信号发送给手持盒，手持盒将当前的距离值（测距传感器至目标靶的距离）H1记录下来。制动后等升降机构稳定后，手持盒将测量当前的距离H2。
根据H1和H2的值，就可以得到下滑量的值：△H=H1-H2。
打开控制盒的电源，直接进入开机主界面，如图5.1所示。在主界面状态，按数字键即可进入相应的功能界面 。
在主界面状态按数字键“1”进入测量界面，如图5.2所示。
在测量界面，按“测量”键就开始启动测距仪测距，测量的距离实时显示在界面中“H1=”的后面。这个时候如果接收到无线控制盒制动信号，软件将自动记录当前的距离值并显示在“H1=”后面（数据不再刷新）。
等升降机构稳定后，按“测量”键，软件将把稳定后的测量数据将显示在“H2=”的后面，同时计算出下滑量值并显示在“DH=”的后面。
在主界面按数字键“2”就进入设置界面，如图5.3所示。在设置界面，按数字键输入延时时间，延时时间的设置范围为“0-9.99秒”。说明：通常该值为零。只有那些用变频器控制并且变频器设定制动后有延时的升降机构需要设置延时时间。
在主界面按数字键“3”就进入查看主界面，如图5.4(a)所示。在查看主界面，按数字键输入需要查看的记录号（测点号），然后按“确定”键即进入数据查看界面，如图5.4(b)所示。
在主界面按数字键“4”就进入删除界面。在删除界面，软件将提示“数据将全部删除，确定吗？”，按“确定”键将删除所有测量数据，按“退出”键将返回到主界面。
说明：因为删除功能将删除所有的数据，所以删除前需要将数据导出到计算机保存或者记录下来。
1、在升降机构上的重物的合适位置放置目标靶，如果重物的底部比较平整可以不使用目标靶。
2、将主机放置在测距目标靶的正下方，调整主机水泡居中。也可以使用三脚架，将主机架到三角架上。
3、用数据连线连接手持控制盒和主机，打开手持盒电源开关（上电电源开关灯会亮）。
4、在手持盒开机界面，按数字键“1”，让手持盒进入测量功能。
5、连接无线控制盒和触发器，打开无线控制盒的电源开关（上电电源开关灯会亮）。说明：如果无线控制盒电量不足，蜂鸣器会间歇性（大概间隔为0.5s）鸣响。
6、用触发器去触发升降机构控制按键让升降机构下行。下行进入匀速阶段后，松开触发器（让触发器离开升降机构按键），手持盒将自动记录当前时刻的距离值（主机距重物）。
7、在升降机构制停后平稳的状态下，按下手持盒的“测量”键，手持盒将记录下当前的距离（主机距离重物），并计算出下滑量的值同时在手持盒上显示。
1、数据已满：手持控制盒每次测量的数据都会自动保存，最多能存储100组测量数据。如果存储数据超过100，会出现如图6.4.1所示的提示，按“退出”键，返回到上级界面，按“删除”键清空数据后再测量；
2.测距传感器没有启动：如果数据采集器与手持控制盒没有连接或数据采集器收发数据发生故障，便会出现如图6.4.2所示的提示。检测数据线是否接好，之后再进行下一步操作。
“数据导入软件”是一款辅助型软件。主要功能包括：
1、将硬件设备中的数据导入计算机中并将数据显示在软件界面上。
2、将数据导入到EXCEL文件中。可使用“Office Excel”打开该文件等。
7.1数据处理软件安装及使用说明
1、将光盘中“数据导入软件”文件夹拷到计算机中。
2、直接运行“lq1.exe”即可。
3、“file”文件夹下的文件为软件使用的系统文件，不能任意修改或删除。以免影响软件的正常运行。
7.2功能介绍
1、软件界面
软件界面主要包括三个部分：工具栏、状态栏和数据表。如图7.1所示。
2、 功能介绍
在工具栏提供了软件所有功能的功能按钮，用户可通过点击这些功能按钮来运行对应的功能。这些按钮的功能分别为：
导入数据：负责接收设备导入进来的数据，同时将数据显示到“数据区”中的表格中。
导出文件：该功能生成一个EXCEL文件，并将仪器导出的数据填写到该文件中对应的表项中。用户可使用生成的EXCEL文件浏览或打印相关信息。
串口设置：用来设置硬件设备与计算机链接的串口编号。只有设置正确的串口编号，硬件设备才能与计算机正确通讯。
退出：退出软件。
本说明可使制动下滑量检测仪的负责人和使用人员正确了解其使用中可能出现的危险情况，以便提前采取预防措施。负责人应确保所有使用人员阅读并遵循此手册。
起重机械的金属结构的主梁的挠度及升降机构的制动下滑量。
1、在未阅读本说明书的情况下启动本仪器
2、在仪器***的使用范围之外使用
3、破坏或去掉安全说明及危险标志
4、用工具（如螺丝刀）打开本仪器
5、改造本仪器
6、在有耀眼强光的测量环境下
7、露天有雾或降雨测量环境下
警告:
使用被禁止的使用方法会导致故障、损失和人员伤害。仪器负责人员应给使用人员说明其危险及如何预防。在未弄清楚仪器的使用方法前，不可操作此仪器。
适合人类生存的环境，不可在易燃易爆的环境下使用。
仪器负责人及使用人员必须***按照说明书来操作仪器。仪器负责人有以下的责任：
1、必须懂得产品的安全须知和使用手册的说明
2、必须熟悉企业的工作安全作业规范
3、一旦仪器出现不常见故障，请立即与制造商联系
4、本仪器属于2类激产品。直接光束内视是危险的，观察漫反射一般是安全的。若不小心直视可通过眨眼来消除激光束给眼睛带来的不适。
1、要象保护眼镜和相机一样保护仪器的光学部分。
2、白天在室外测量，目标处在阴影中；在晚上、黄昏或目标在阴影中进行测量会使测距量程增加；如测量对象是粗糙的绿色或兰色表面会使测距量程缩短。在测量环境中有耀眼的强光时，可能会因此而造成错误测量结果。避免在测量环境中产生强光。
3、在测量过程中，光源不可以被其它的物体干扰、碰撞或光束遮挡，若测量进行中激光挠度检测仪的位置改变，则此次测量结果无效。
4、在测量环境震动比较大时，可能会因此而造成错误测量结果。要避免在测量环境中产生较大的震动。
5、在使用故障仪器、被碰撞过的仪器、被误用过或是被改造过的仪器时，可能会出现错误的测量结果。应定期检测仪器。注意激光测距仪光学镜片的清洁，机体的完整性。
6、仪器光源长时间不工作时，将电池取出，以免造成机内腐蚀。
7、仪器变动位置时要先将开关关闭，以免拿起后伤害自己及其他人的眼睛，防止意外的镜反射。
8、光学镜头禁止碰、划、触摸及其它污染。如在使用过程中不慎将镜头上粘上灰尘和指纹，用吹风球除去镜片上灰尘或用镜头纸擦。正确取放器件并将器件保存在专用容器中，将限度地减少清洁次数和器件被损坏的可能。
9、仪器应置于通风干燥处，注意防潮。仪器若长期不用（一个月以上），每月至少应通风一次。
10、贮存的环境应避免有腐蚀性的介质。冬天从室外取入室内时，应放置一段时间再开箱，以免机内结露，造成电器线路短路和影响滤光片寿命。
11、操作人员在测量过程中，身体的各个部分尽量避免碰到仪器以及各连接线。
12、注意防水。禁止在露天降水天气下使用。
